940nm VCSEL laserový žiarič v 3535 keramickom SMD balení
Laser GMKJ 940nm VCSEL s keramickým obalom SMD 3535 je vyvinutý pre aplikácie na monitorovanie vodičov v automobiloch, pričom poskytuje spoľahlivé infračervené osvetlenie pre kamery DMS (Driver Monitoring System) a -moduly na snímanie v kabíne.
Tento kompaktný žiarič VCSEL, navrhnutý pre blízke-infračervené rozpoznávanie tváre a očí, poskytuje vysoký optický výstup, charakteristiky rýchlej odozvy a stabilný výkon osvetlenia na podporu monitorovania pozornosti vodiča, sledovania pohľadu a funkcií snímania cestujúcich. Vlnová dĺžka 940nm umožňuje neviditeľné osvetlenie pri zachovaní vynikajúcej kompatibility s automobilovými obrazovými snímačmi.
Na základe skúseností GMKJ s optoelektronickým balením je možné žiarič VCSEL prispôsobiť z hľadiska optického výkonu, ovládania lúča, dizajnu obalu a požiadaviek na aplikácie pre rôzne automobilové snímacie platformy.
Optická integrácia
GMKJ 940nm VCSEL Emitter je navrhnutý na integráciu do modulov infračerveného osvetlenia automobilov a kamerových systémov DMS. V kombinácii s optickými komponentmi, ako sú difúzory, šošovky a prvky-tvarujúce lúč, poskytuje kontrolované a rovnomerné blízke-infračervené osvetlenie na podporu spoľahlivého-snímania v kabíne.
Pre aplikácie Driver Monitoring System (DMS) poskytuje 940nm VCSEL neviditeľné osvetlenie pre rozpoznávanie tváre, sledovanie očí, sledovanie pozornosti vodiča a detekciu pohľadu. Jeho kompaktný keramický obal 3535 umožňuje flexibilnú integráciu do modulov automobilových kamier, kde je kritický priestor, optická konzistencia a-dlhodobá spoľahlivosť.
GMKJ podporuje prispôsobené optické konfigurácie vrátane ovládania lúča, vzorov osvetlenia a balíčkov, aby vyhovovali rôznym požiadavkám na snímanie automobilov.

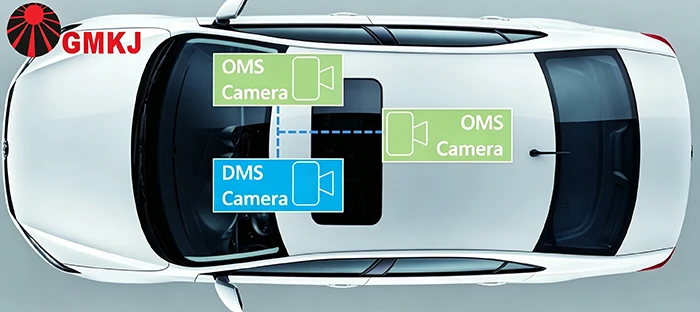

Automobilový DMS / OMS
ToF & 3D Vision Sensing
Priemyselné osvetlenie strojového videnia
Uhol lúča a pokrytie osvetlenia
S difuzérom
|
|
|
| Rovnomerné osvetlenie |
| Širšia oblasť pokrytia |
Bez difuzéra
|
|
|
940nm laserový žiarič VCSEL pre automobilový DMS s keramickým balíkom 3535
| Parameter | Špecifikácia |
| Číslo dielu |
GDY-3535VS940-1CC2-D5D7B
|
| Vlnová dĺžka | 940 nm |
| Typ balíka | 3535 Keramické SMD |
| Prevádzkový prúd | 3.5A |
| Dopredné napätie | 1.9-2.1V |
| Optický výstupný výkon | 2700–3500mW pri 3500mA 2V |
| Typ emisie | Infračervené VCSEL |
| Aplikácia | Automobilový DMS / In{0}}snímanie v kabíne |
| Optické možnosti | K dispozícii je difúzor / tvarovanie lúča |
| Prispôsobenie | Optický výkon, uhol lúča a konfigurácia balenia |
Nasledujúce elektrické hodnoty predstavujú typické prevádzkové podmienky
|
Parameter |
Symbol |
Podmienky |
Min |
Priem. |
Max |
Jednotky |
| Dopredné napätie (Vf) |
VF |
IF=3500mA |
1.80 |
2.00 |
2.20 |
V |
|
Prahový prúd
(阈值电流)
|
Ith
|
-- | 300 | 500 | 700 | mA |
|
Tepelný odpor Spojenie s doskou (热阻) |
RΘJ-B |
IF=3500mA |
-- |
1 |
-- |
stupeň /W |
|
Žiarivý tok (光功率) |
Φe |
IF=3500mA |
2700 |
3000 |
3500 |
mW |
|
Špičková vlnová dĺžka (峰值波长) |
λp |
IF=3500mA |
932 |
940 |
948 | nm |
|
Pozorovací uhol [1] (发光角度) |
2Θ1/2 |
IF=3500mA |
−− |
20 |
−− |
Deg |
Technická podpora a vlastné riešenia
Hľadáte spoľahlivé 940nm VCSEL riešenie pre automobilové DMS aplikácie?
GMKJ poskytuje prispôsobené riešenia infračerveného žiariča na základe vašich optických požiadaviek, vrátane optimalizácie uhla lúča, integrácie difúzora, konfigurácie balíka a výberu optického výkonu.
Kontaktujte náš technický tím, aby ste prediskutovali svoje požiadavky na osvetlenie kamery DMS a vyžiadali si technické špecifikácie alebo vzorky hodnotenia.
