Špecifikácie SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED
| Názov produktu | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| Číslo dielu | GD-3535R2200-1CC0-D7D2M |
| Značka chipsov | Japonské čipsy Dowa |
| Značka výrobcu na štítku |
Značka GMKJ Vyrobené spoločnosťou Guangmai Technology Co., Ltd so sídlom v meste Shenzhen, Čína |
| Vstup |
0,5-1,0 Vdc pre IFmax 1500 mA |
| Svetelný/žiarivý tok |
20-30mW pre vstup 1000mA so špičkovou vlnovou dĺžkou 1700-1800nm a 1800-1900nm; 10-15mW pre vstup 1000mA so špičkovou vlnovou dĺžkou 2100-2200nm, 2200-2300nm a 2300-2400nm; |
| Účinnosť osvetlenia |
Žiadne LM/W pre SWIR LED, všetok výkon žiarenia je neviditeľné svetlo pre tieto SWIR vlnové dĺžky |
| Vlnová dĺžka/Farba |
Vlnová dĺžka SWIR dostupná v: 1700-1800 nm; 1800-1900 nm; 2100-2200 nm; 2200-2300 nm; 2300-2400 nm;
GMKJ má aj ďalšie SWIR vlnové dĺžky použiteľné v spektre nižšie s 3535 smd led pkg: 1030-1050 nm; 1060-1080 nm; 1200-1250 nm; 1300-1350 nm; 1400-1450 nm; 1500-1550 nm; 1570-1580 nm; 1630-1650 nm; |
| Sila |
1-2 Watt, IFmax 1500mA Odporúča sa nepretržité svietenie iba pri doprednom prúde 700-1000 mA |
| Materiál balenia |
ALN keramická, 3,5x3,5 mm veľkosť smd led |
| Uhol osvetlenia |
Uhol osvetlenia 120 stupňov, silikónová šošovka, bežná
Tu máme k dispozícii aj ďalšie úzke uhly osvetlenia: 30 stupňov / 60 stupňov / 90 stupňov
|
| Cena | Pre cenu kontaktujte GMKJ |
| Minimálne množstvo objednávky |
Závisí od skladovej dostupnosti: Ak máme pripravené na odoslanie zásob, potom je tu prijateľných aj 10 ks s účelom testovania vzoriek. Ak nie je sklad, potom potrebujeme minimálne objednávacie množstvo s minimálne 50-100 ks pre nepravidelnú vlnovú dĺžku SWIR. |
| Záruka | 4 roky |
| OEM servis |
1. Dostupné diely SKD; 2. Prispôsobené pole LED s veľkosťou, ktorú potrebujete, je tu v poriadku. |
Zoznam produktov GMKJ SWIR 3535 SMD LED od 1000nm do 2400nm:
| Číslo dielu | POWER | Špecifikácie farieb | Špecifikácie čipov | Vstupné špecifikácie | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 1,0-1,4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Čína Sanan 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 1,0-1,4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 1,0-1,4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,8-1,4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,8-1,4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,6-1,2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,6-1,2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,6-1,2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Taiwan Epileds 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,6-1,2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800nm | Japan Dowa 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,5-1,0V 1000mA | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900nm | Japan Dowa 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,5-1,0V 1000mA | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200nm | Japan Dowa 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,5-1,0V 1000mA | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300nm | Japan Dowa 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,5-1,0V 1000mA | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400nm | Japan Dowa 42mil / 30 stupňov, 60 stupňov, 90 stupňov, 120 stupňov | 0,5-1,0V 1000mA | ||

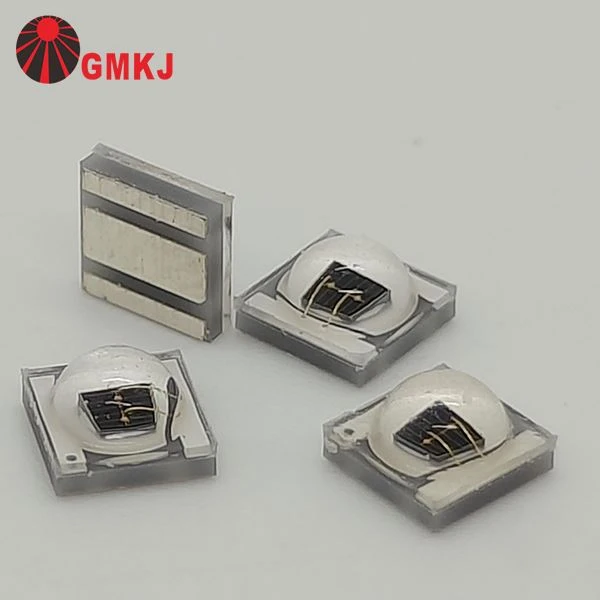

SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED picture
 |
 |
|
Uhol osvetlenia 120 stupňov LED |
30-stupňové, 60-stupňové a 90-stupňové 3535 smd LED diódy spájkované na 8mm okrúhlych doskách PCB |
Hliníková LED PCBA zostavená spoločnosťou GMKJ (výkres PCB a kusovník poskytovaný našimi klientmi)
Spoločnosť GMKJ má vlastnú{0}}linku na montáž dosiek plošných spojov SMT LED vrátane automatického stroja na vyberanie a umiestňovanie, automatického stroja na nanášanie spájkovacej pasty a vysokoteplotnej pretavovacej pece.
Sme schopní urobiť montáž LED dosiek plošných spojov pre našich klientov, ak nám môžu poskytnúť výkres dosiek plošných spojov a zoznam kusovníkov dosiek plošných spojov.
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED rozmer
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDElektrické špecifikácie
|
Parameter |
Symbol |
Podmienky |
Min |
Priem. |
Max |
Jednotky |
|
Dopredné napätie (正向压降) |
VF |
IF=1000mA |
0.50 |
-- |
1.20 |
V |
|
Tepelný odpor Spojenie s doskou (热阻) |
RΘJ-B |
IF=1000mA |
-- |
5 |
-- |
stupeň /W |
|
Žiarivý tok (光功率) |
Φe |
IF=1000mA |
10 |
-- |
15 |
mW |
|
Špičková vlnová dĺžka (峰值波长) |
λp |
IF=1000mA |
2200 |
-- |
2300 |
nm |
|
Teplotný koeficient dopredného napätia (正向压降之温度系数) |
∆VF/∆T |
IF=1000mA |
−− |
-- |
−− |
mV/stupeň |
|
Reverzný prúd (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Pozorovací uhol [1] (发光角度) |
2Θ1/2 |
IF=1000mA |
−− |
120 |
−− |
Deg |
Aká je aplikácia pre SWIR LED s 2200nm?
LED diódy SWIR okolo 2200 nm sa používajú skôr na analýzu materiálov ako na osvetlenie.
Pri tejto vlnovej dĺžke majú rôzne materiály (ako plasty, voda a organické zlúčeniny) silné absorpčné vlastnosti, takže sú užitočné pre:
- Spektroskopia a identifikácia materiálu
- Systémy triedenia a recyklácie plastov
- Analýza vlhkosti a zloženia v potravinárstve alebo poľnohospodárstve
- Niektoré priemyselné kontrolné aplikácie s kamerami SWIR
Z tejto stránky si môžete stiahnuť údajový list pre súvisiace LED diódy SMD.
Ak potrebujete ďalšie podrobnosti, ako je cena, minimálne množstvo objednávky, stav zásob a dodacia lehota, kontaktujte priamo LED diódy GMKJ!
Sme tu vždy pre vás!
